O que são resistores

Resistores são componentes que têm como finalidade oferecer uma oposição ao fluxo de corrente elétrica. Para se aumentar a resistência elétrica de um circuito. Um resistor é um dispositivo cuja resistência ao fluxo da corrente possui como unidade o Ohm, que é representada pela letra R e tem um valor conhecido e bem determinado, onde encontramos como múltiplos mais usados:

1 miliohm (1mΩ) ➜ 0R001 = 0,001 ohm = 0,001Ω
10 miliohm (10mΩ) ➜ 0R01 = 0,01 ohm = 0,01Ω
100 miliohm (100mΩ) ➜ 0R1 = 0,1 ohm = 0,1Ω 1R – 1 Ohm ➜ 1R = 1 ohm = 1Ω
1Kiloohm (1KΩ) ➜ = 1K = 1.000 ohms = 1.000 Ω
1Megaohm (1MΩ) ➜ 1M = 1.000.000 ohms = 1.000.000 Ω

Considera-se como um Ohm a quantidade de resistência que limita o fluxo de corrente elétrica num condutor quando a um ampère a tensão for de um volt.Os resistores são componentes comuns na maioria dos aparelhos elétricos e eletrônicos. Umas das principais aplicações dos resistores são: estabelecer o valor adequado da tensão do circuito, limitar a corrente e constituir-se numa carga.

Classificamos os resistores em dois tipos: fixos e variáveis.

Os resistores fixos são aqueles cujo valor de resistência não pode ser alterado e que permanece constante sob condições normais.

Os resistores variáveis são aqueles que têm seus valores ajustados por um terminal intermediário que pode deslizar sobre o elemento resistivo conforme as necessidades de cada equipamento. Os resistores variáveis muitas vezes são usados como reostatos.

Outra especificação da potência de um resistor (chamada de wattagem) indica a quantidade de calor que o resistor pode dissipar ou perder antes de abrir (queimar). Se for gerado mais calor do que pode dissipar, o resistor poderá abrir. As especificações de potência são dadas em watts.

A dimensão física de um resistor não é um indicador da sua resistência. Um resistor pequeno pode ter uma resistência baixa ou uma resistência alta. A sua dimensão física e material utilizado em sua fabricação, entretanto, pode indicar sobre a sua especificação de potência. Para um determinado valor de resistência, a dimensão de um resistor aumenta a medida que a especificação de potência aumenta.

VALORES PADRÕES DE RESISTORES

PRINCIPAIS VALORES DE RESISTORES NA SERIE E12

tabela de medidas de valores dos resistores TFRNI
0R10 | 0R12 | 0R15 | 0R18 | 0R22 | 0R27 | 0R33 | 0R39 | 0R47 | 0R56 |0R68 |0R82 1R 1R2 1R5 1R8 2R2 2R7 3R3 3R9 4R7 5R6 6R8 8R2 10R 12R 15R 18R 22R 27R 33R 39R 47R 56R 68R 82R 100R 120R 150R 180R 220R 270R 330R 390R 470R 560R 680R 820R 1K 1K2 1K5 1K8 2K2 2K7 3K3 3K9 4K7 5K6 6K8 8K2 10K 12K 15K 18K 22K 27K 33K 39K 47K 56K 68K 82K

Obs.: A Quinta Resistores trabalha com todos os valores Ohmicos, mesmo fora dos principais valores da Série E12

SOBRE RESISTORES

Um resistor pode se inflamar, em caso de dano por excesso de corrente ou pulso de alta tensão.

O resistor é a oposição ao fluxo de corrente. Para se aumentar a resistência de um circuito, são utilizados componentes elétricos chamados de resistores. Um resistor é um dispositivo cuja resistência ao fluxo da corrente tem um valor conhecido e bem determinado. A resistência é medida em ohms e é representada pelo símbolo R nas equações. Define-se ohm como a quantidade de resistência que limita a corrente num condutor a um ampère quando a tensão aplicada for de um volt.

Os resistores são elementos comuns na maioria dos dispositivos elétricos e eletrônicos. Algumas aplicações frequentes dos resistores são: estabelecer o valor adequado da tensão do circuito, limitar a corrente e constituir-se numa carga.

A especificação da potencia de um resistor (às vezes chamada de wattagem) indica a quantidade de calor que o resistor pode ser dissipar ou perder antes de ficar prejudicado. Se for gerado mais calor do que pode ser dissipado, o resistor ficará danificado. As especificações de potencia são dadas em watts.

A dimensão física de um resistor não é um indicador da sua resistência. Um resistor pequeno pode ter uma resistência baixa ou uma resistência alta. A sua dimensão física, entretanto, pode fornecer uma indicação sobre a sua especificação de potência. Para um dado valor de resistência, a dimensão física de um resistor aumenta a medida que a especificação de potência aumenta.

formulas da lei de OHMS

Resistores em Série e Paraleto

como calcular Resistores em Série

R=r1 (100W) + R2 (200W) + R3 (250W)R= 550W

Como Calcular Resistores em Paralelo

(A=100) (B=200)

A.B / A+B100.200=

20.000100+200= 300

20.000/300= 66,6666

Produtos

RESISTORES ANC (Axiais de Fio com Núcleo Cerâmico) (1W a 25W)

RESISTORES ANCNI (Axiais de Fio com Núcleo Cerâmico Não Indutivo) (1W a 25W)

RESISTORES EH (Encapsulado Horizontal de Fio) (3W a 25W)

RESISTORES EHM (Encapsulado Horizontal de Metal Filme) (3W a 25W)

RESISTORES EHNI (Encapsulado Horizontal Não Indutivo de Fio) (3W a 25W)

RESISTORES EV (Encapsulado Vertical de Fio) (3W a 10W)

RESISTORES EVM (Encapsulado Vertical de Metal Filme) (3W a 10W)

RESISTORES EVNI (Encapsulado Vertical Não Indutivo de Fio) (3W a 10W)

RESISTORES AL (Encapsulado de Alumínio de Fio) (20W a 100W)

RESISTORES ALM (Encapsulado de Alumínio Metal Filme) (20W a 100W)

RESISTORES ALNI (Encapsulado de Alumínio Não Indutivo de Fio) (20W a 100W)

RESISTORES EM PLACA AL (Encapsulado de Alumínio) (Fio, Metal Filme ou Não Indutivo) (Wattagens sob consulta)

RESISTORES ALE (Encapsulado de Alumínio de Fio) (20W) (Verde e Vermelho)

RESISTORES ALENI (Encapsulado de Alumínio Não Indutivo de Fio) (20W) (Verde e Vermelho)

RESISTORES ALEM (Encapsulado de Alumínio Metal Filme) (20W) (VERDE, VERMELHA)

RESISTORES TFR (Tubular Fixo Radial de Fio) (20W a 5.000W)

RESISTORES TFRNI (Tubular Fixo Radial Não Indutivo de Fio) (20W a 5.000W)

RESISTORES TFRM (Tubular Fixo Radial de Metal Filme) (20W a 5.000W)

RESISTORES TFR2V (Tubular Fixo Radial 2 Valores ou mais) (20W a 5.000W)

RESISTORES TFR2VNI (Tubular Fixo Radial Não Indutivo 2 Valores ou mais) (20W a 5.000W)

RESISTORES TVR (Tubular Variável Radial) (20W a 5.000W)

RESISTORES TVRNI (Tubular Variável Radial Não Indutivo) (20W a 5.000W)

RESISTORES TVRA (Tubular Variável Radial para Acelerador) (20W a 100W)

RESISTORES TFVR (Tubular Fixo e Variável Radial) (20W a 5.000W)

RESISTORES TFVRNI (Tubular Fixo e Variável Radial Não Indutivo) (20W a 5.000W)

SUPORTE PARA RESISTOR TUBULAR

RESISTORES DE AQUECIMENTO (DESUMIDIFICADORES)CAIXAS ...

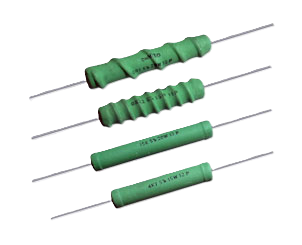

Resistor de Fio Axial, Cimentado, Núcleo de Cerâmica TIPO ANC E ANCNI

Aplicação

Estes resistores de fio foram desenvolvidos para dissipar grandes potências em pequeno volume.

Descrição

Os resistores de fio ANC e ANCNI A Quinta Resistores, são fabricados de fios de ligas especiais, e enrolados sobre um núcleo de cerâmica, tampas metálicas são colocadas nas extremidades do núcleo, onde é soldado o elemento resistivo, e também são soldados os terminais dos resistores em cobre estanhado. Os resistores ANCNI, não indutivos são enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor. Os resistores são revestidos com cimento verde à base de silicone, que não é inflamável, suportando altas temperaturas.

Estes resistores de fio foram desenvolvidos para dissipar grandes potências em pequeno volume, sem a formação de um campo magnético ou elétrico ao redor do resistor.

Montagem

Estes resistores devem ser montados de modo que:

- Não fiquem sujeitos a força mecânica afim de permitir a expansão térmica sobre toda a faixa de temperatura permitida.

- Outros componentes e materiais nas imediações, não sejam afetados pelo calor irradiado.

- A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão da solda.

Dados Técnicos

Série padronizada conf. IEC 63

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – carga nominal R/R máx 5% ou 0,1 ohm

Ensaios climáticos R/R max 5% ou 0,1 ohm

Sobrecarga de curta duração R/R max 2% ou 0,1 ohm

TABELA DE MEDIDAS E VALORES DOS RESISTORES ANCNI

DEMAIS VALORES E TOLERÃNCIAS BOS CONSULTA

RESISTORES EH (Resistores de Fio Encapsulado Horizontal)

RESISTORES EHM (Resistores de Metal Filme Encapsulado Horizontal)

RESISTORES EHNI (Resistores de Fio Não Indutivo Encapsulado Horizontal)

Aplicação

Estes resistores foram desenvolvidos para dissipar grandes potências em pequeno volume, levando em conta quando as características de inflamabilidade são importantes.

DESCRIÇÃO

Os resistores Encapsulados Horizontais A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais em fios de cobre estanhado.

O conjunto é encapsulado em cerâmica de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

EH- Os resistores Encapsulados Horizontais, são fabricados com fios de ligas especiais

EHNI- Os resistores Encapsulados Horizontais Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor

EHM- Os resistores Encapsulados Horizontais, são fabricados em metal filme.

Montagem

Seu formato facilita a montagem em superfícies planas.

Seus terminais permitem a montagem horizontal.

Dados Técnicos

Temperatura de Superfície Máxima + - 350° C

Especificação básica IEC266

Categoria climática (IEC 68) 40/200/56

Rigides dielétrica min. 2000V

Faixa de temperatura ambiente -40 + 200ºC

Coeficiente de temperatura

Valor > 10 ohms -50 +140ppm/.ºC

Valor < 10 ohms <= +600ppm/.ºC

Série padronizada conforme IEC63

Estabilidade após 1000h ^R>=5% ou 0,1

Dissipação nominal ^R<=3% ou 0,1

Sobrecarga de curta duração ^R<=2% ou 0,1

Tabela de medidas de valores dos resistores EH

Resistor de Fio Encapsulado Vertical Tipo EV

Resistor de Fio Encapsulado Vertical Tipo EVNI

Resistor de Fio Encapsulado Vertical Tipo EVM

Aplicação

Estes resistores foram desenvolvidos para dissipar grandes potências em pequeno volume, levando em conta quando as características de inflamabilidade são importantes.

Descrição

Os resistores Encapsulados Vertical A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais em fios de cobre estanhado. O comprimento dos terminais pode ser curto, permitindo sua montagem estável vertical.

O conjunto é encapsulado em cerâmica de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

EV- Os resistores Encapsulados Verticais, são fabricados com fios de ligas especiais

EVNI- Os resistores Encapsulados Verticais Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor

EVM- Os resistores Encapsulados Verticais, são fabricados em metal filme.

Montagem

Seu formato facilita a montagem em superfícies planas.

Seus terminais permitem a montagem horizontal.

Dados Técnicos

Temperatura de Superfície Máxima + - 350° C

Especificação básica IEC266

Categoria climática (IEC 68) 40/200/56

Rigides dielétrica min. 2000V

Faixa de temperatura ambiente -40 + 200ºC

Coeficiente de temperatura

Valor > 10 ohms -50 +140ppm/.ºC

Valor < 10 ohms <= +600ppm/.ºC

Série padronizada conforme IEC63

Estabilidade após 1000h ^R>=5% ou 0,1

Dissipação nominal ^R<=3% ou 0,1

Sobrecarga de curta duração ^R<=2% ou 0,1

tabela de medidas de valores dos resistores EV
tabelade medidas de valores dos resistores EVNI
Resistor de Fio Encapsulado de Alumínio Horizontal Tipo ALE
Resistor de Fio Não Indutivo Encapsulado de Alumínio Horizontal Tipo ALENI
Resistor de Metal Filme Encapsulado de Alumínio Horizontal Tipo ALEM
Aplicação

Estes resistores foram desenvolvidos para dissipar grandes potências em pequeno volume, levando em conta quando as características de inflamabilidade são importantes. Sua forma prismática facilita a montagem sobre superfícies planas. As disposições de seus terminais permitem montagem horizontal.

Descrição

Os resistores Encapsulados de Alumínio A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais.

O conjunto é encapsulado, em alumínio de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

ALE- Os resistores Encapsulados em Alumínio, são fabricados com fios de ligas especiais.

ALENI- Os resistores Encapsulados em Alumínio Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor.

ALEM- Os resistores Encapsulados em Alumínio, são fabricados em metal filme, sobre núcleo de cerâmica, em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais com fios de cobre estanhado.

O conjunto é encapsulado, em alumínio de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

Montagem

Estes resistores devem ser montados de modo que:

- Não fiquem sujeitos a força mecânica a fim de permitir a expansão térmica sobre toda a faixa de temperatura permitida.

- Outros componentes e materiais nas imediações, não sejam afetados pelo calor irradiado.

- A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão da solda.

Dados Técnicos

Série padronizada conf. IEC 63

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – carga nominal R/R máx. 5% ou 0,1 ohm

Ensaios climáticos R/R max 5% ou 0,1 ohm

Sobrecarga de curta duração R/R max. 2% ou 0,1 ohm

Resistor de Fio Encapsulado Trifásico Tipo ET
Resistor de Fio Encapsulado Trifásico Tipo ETNI
Resistor de Fio Encapsulado Trifásico Tipo ETM

RET (Resistores de fio Encapsulado Trifasico em cerâmica quadrada branca) 25W com tolerâncias de 5%, 2%, 1% e 0,5%*, RETNI (Resistores de fio Encapsulado Trifasico em cerâmica quadrada branca Não Indutivo) 25W com tolerâncias de 5% e 2%*, RETM (Resistores de Metal Filme Encapsulado Trifasico em cerâmica quadrada branca) 25W com tolerâncias de 5%, 2%*.

*peças fabricadas sob consulta. Para melhores informações consulte-nos.

Aplicação
Descrição

Os resistores Encapsulados Trifásico A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas tampas metálicas e a elas são soldados fios de cobre com isolamento de silicone no comprimento de acordo com as especificações dos nossos clientes.

O conjunto é encapsulado em cerâmica de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

ET- Os resistores Encapsulados Verticais, são fabricados com fios de ligas especiais

ETNI- Os resistores Encapsulados Verticais Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor

ETM- Os resistores Encapsulados Verticais, são fabricados em metal filme.

Montagem

Seu formato facilita a montagem em superfícies planas.

Seus terminais permitem a montagem horizontal.

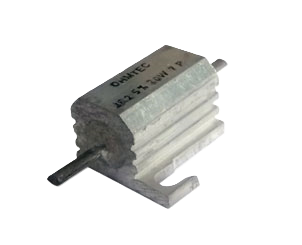

Resistor de Fio Encapsulado de Alumínio Horizontal Tipo AL
Resistor de Fio Não Indutivo Encapsulado de Alumínio Horizontal Tipo ALNI
Resistor de Metal Filme Encapsulado de Alumínio Horizontal Tipo ALM
Aplicação

Estes resistores foram desenvolvidos para dissipar grandes potências em pequeno volume, levando em conta quando as características de inflamabilidade são importantes. Sua forma prismática facilita a montagem sobre superfícies planas. A disposição de seus terminais permite montagem horizontal.

Descrição

Os resistores Encapsulados de Alumínio A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais.

O conjunto é encapsulado, em alumínio de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

AL- Os resistores Encapsulados em Alumínio, são fabricados com fios de ligas especiais.

ALNI- Os resistores Encapsulados em Alumínio Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor.

ALM- Os resistores Encapsulados em Alumínio, são fabricados em metal filme, sobre núcleo de cerâmica, em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais com fios de cobre estanhado.

O conjunto é encapsulado, em alumínio de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos.

Montagem

Estes resistores devem ser montados de modo que:

- Não fiquem sujeitos a força mecânica a fim de permitir a expansão térmica sobre toda a faixa de temperatura permitida.

- Outros componentes e materiais nas imediações, não sejam afetados pelo calor irradiado.

- A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão da solda.

Dados Técnicos

Série padronizada conf. IEC 63

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – carga nominal R/R máx. 5% ou 0,1 ohm

Ensaios climáticos R/R max 5% ou 0,1 ohm

Sobrecarga de curta duração R/R max. 2% ou 0,1 ohm

tabelade medidas de valores dos resistores EVM

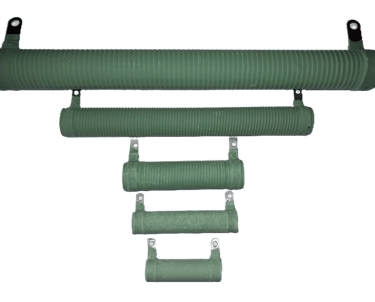

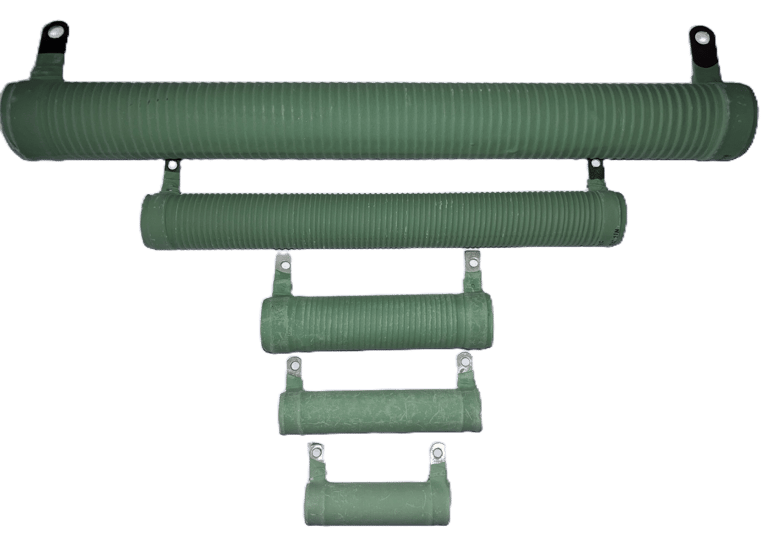

Resistor de Fio Tubular c/ Terminais Radiais Tipo TFR e TFRNI TFRM
Aplicação

Estes resistores foram desenvolvidos para dissipar médias e grandes potências em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição

Os resistores Tubulares Fixos com terminais Radiais A Quinta Resistores, modelos TFR, TFRNI e TFRM, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas abraçadeiras metálicas, que se constituem nos terminais radiais do resistor, às quais são soldados os elementos resistivos. Os resistores são revestidos com cimento verde à base de silicone, que não é inflamável, suportando altas temperaturas.

TFR, os resistores Tubulares Fixos Radiais, são fabricados com fios de ligas especiais.

TFRNI, os resistores Tubulares Fixos Radiais Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor.

TFRM, os resistores Tubulares Fixos Radiais, são fabricados em metal filme. O conjunto é encapsulado, e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo completa proteção de solventes agressivos

Montagem

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

Dados Técnicos

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – dissipação nominal R máx. 5%

Ensaios climáticos R max. 5%

Sobrecarga de curta duração R max. 2%

tabela de medidas de valores dos resistores TFR
tabela de medidas de valores dos resistores TFRNI
Resistor de Fio Tubular c/ Terminais Radiais TipoTVR e TVRNI
Aplicação

Estes resistores foram desenvolvidos para dissipar médias e grandes potências em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição

Os resistores Tubulares Variáveis com Terminais Radiais A Quinta Resistores, modelos TVR e TVRNI, os elementos resistivos são montados sobre cerâmica de alta qualidade e em suas extremidades são colocadas abraçadeiras metálicas, que se constituem nos terminais radiais do resistor, às quais são soldados os elementos resistivos. Os resistores são revestidos com cimento verde à base de silicone, que não é inflamável, suportando altas temperaturas.

Os tipos TVR e TVRNI, possuem também uma ou mais braçadeiras variáveis, ajustáveis, fazendo contato através de uma faixa sem revestimento, ao longo do corpo do resistor para que o cliente possa localizar o melhor valor ôhmico para seus equipamentos. O conjunto é protegido por um revestimento á base de silicone não inflamável, que suporta altas temperaturas sem desprender-se do resistor.

TVR, os resistores Tubulares Variáveis Radiais, são fabricados com fios de ligas especiais.

TVRNI, os resistores Tubulares Variáveis Radiais Não Indutivos, são fabricados com fios de ligas especiais e enrolados de forma que não forme campo magnético ou elétrico ao redor do resistor.

Montagem

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.
Dados Técnicos

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – dissipação nominal R máx. 5%

Ensaios climáticos R max. 5%

Sobrecarga de curta duração R max. 2%

tabela de medidas de valores dos resistores TFR
tabela de medidas de valores dos resistores TVRNI
Resistor de Fio Tubular c/ Terminais Radiais Tipo TFR2V e TFR2VNI
Aplicação

Estes resistores foram desenvolvidos para dissipar médias e grandes potências em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição

Nos resistores Tubulares Fixo com Terminais Radiais de dois Valores ou mais A Quinta Resistores, TFR2V o elemento resistivo com 2 ou mais valores em um mesmo resistor, é enrolado sobre um corpo cilíndrico de cerâmica de alta qualidade, e nos resistores TFR2VNI o fio é enrolado de forma que não forme campo magnético ou elétrico ao redor do resistor. Nas extremidades e na parte central da cerâmica são colocadas abraçadeiras metálicas, que se constituem nos terminais radiais do resistor, aos quais são soldados os elementos resistivos de acordo com as especificações ôhmicas e de distância, de cada cliente.

Montagem

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

Dados Técnicos

Máxima temperatura de superfície 350° C

Especificação básica IEC 266

Categoria climática (IEC 68) 40/200/56

Estabilidade após:

1000h – dissipação nominal R máx. 5%

Ensaios climáticos R max. 5%

Sobrecarga de curta duração R max. 2

tabela de medidas de valores dos resistores TVRNI

Suporte para Resistor Tubular
Aplicação

Estes suportes foram desenvolvidos para fixação aos Resistores Tubulares tipo TFR, TFRNI, TVR, TVRNI, TFR2V, TFR2VNI, TFVR e TFVRNI.

Descrição

Os suportes são feitos com material metálico e de fixação no interior dos resistores e fixados com parafusos nas placas ou gabinetes onde vão ser montados. Este modelo de suporte dispensa a colocação de isoladores nas extremidades dos resistores, pois ele só tem contato com a parte cerâmica interna do resistor, assim reduzindo custos e tempo de sua montagem

Resistores de Aquecimento
Resistores Desumidificadores

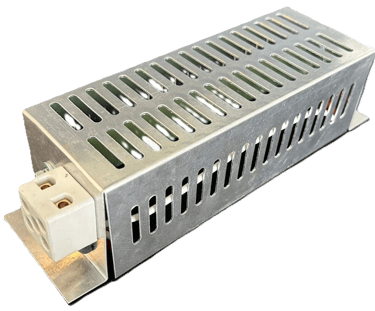

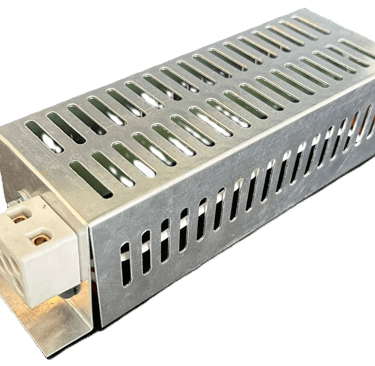

Os Resistores de Aquecimento A Quinta Resistores, são montados em caixa de alumínio para evitar contato direto com o resistor, e evitar possíveis acidente já que o desumidificador geralmente é mantido ligado para manter a temperatura do gabinete em uma temperatura um pouco mais elevada para impedir a umidade dentro do equipamento.

Os resistores Desumidificadores tem a função de manter a temperatura e umidade dos equipamentos evitando assim oxidações, interferências e oscilações nas leituras dos componentes eletro-eletrônicos.

Resistores de Aquecimento

Faixa de Tensão Padrão de Funcionamento:

Aplicações de 110 à 240V * demais valores sob consulta.

Potência:

De 20 à 200W * demais valores sob consulta.

Entre em Contato
