Resistor tipo ALP

Resistor tipo ALPNI

Resistor tipo ALPM

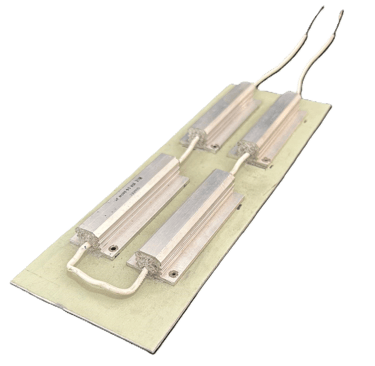

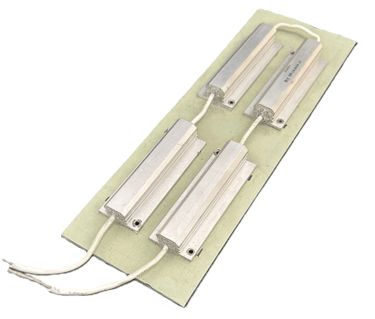

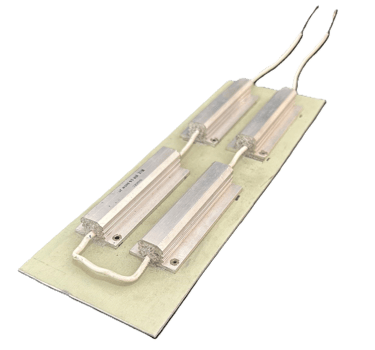

Placa de Resistores de Fio Encapsulado em Alumínio

Placa de Resistores de Fio Encapsulado em Alumínio Não Indutivo

Placa de Resistores de Metal Filme Encapsulado em Alumínio

Aplicação

Estes resistores foram desenvolvidos para dissipar grandes potências em pequeno volume, levando em conta quando as características de inflamabilidade são importantes. Sua forma prismática facilita a montagem sobre superfícies planas. A disposição de seus terminais permitem montagem horizontal.

Descrição

Os Resistores de fio ALP, são fabricados com fios de ligas especiais, e enrolados sobre núcleo de cerâmica, os resistores de fio ALPNI, são enrolados de forma que não geram campo magnético ou elétrico ao redor do resistor. Os resistores ALPM são fabricados em metal filme, sobre núcleo de cerâmica, em suas extremidades são colocadas tampas metálicas e a elas são soldados os terminais em fios de cobre estanhado.

O conjunto é encapsulado em alumínio de alta qualidade e selado com resina de silicone para dar maior proteção ao elemento resistivo das influências externas oferecendo proteção completa de solvente agressivos e os resistores interligados para atingir as mais variadas watagens e valores ôhmicos de acordo com as necessidades do cliente.

Montagem

Estes resistores devem ser montados de forma que:

• Não fiquem sujeitos a força mecânica a fim de permitir a expansão térmica sobre toda a faixa de temperatura permitida.

• Outros componentes e materiais nas imediações, não sejam afetados pelo calor irradiado.

• A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão de solda.

Dados Técnicos

• Temperatura de superfície máxima          +-350°C

• Especificação básica                                     IEC266

• Categoria climática ( IEC 68)                       40/200/56

• Estabilidade após 1000h                               ^R>=5% ou 0,1 ohm

• Dissipação nominal                                       ^R<=3% ou 0,1 ohm

• Sobrecarga de curta duração                    ^R<=2% u 0,1 ohm
