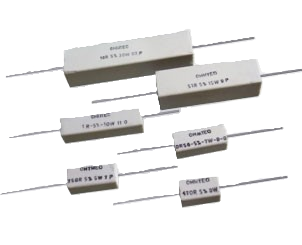

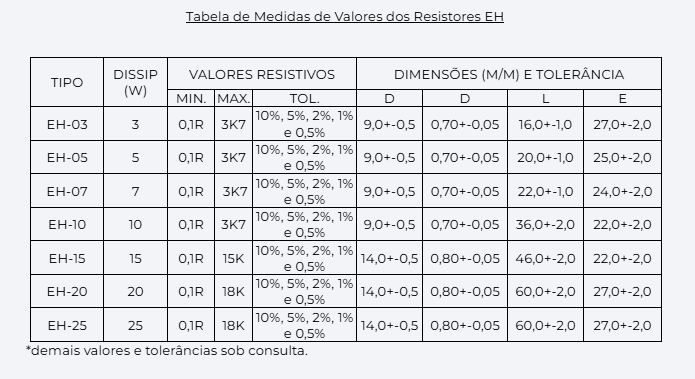

Resistor tipo EH

Resistor tipo EHM

Resistor tipo EHNI

Fio Encapsulado Horizontal

Metal Filme Encapsulado Horizontal

Fio Não Indutivo Encapsulado Horizontal

Aplicação

Estes resistores foram desenvolvidos para dissipara grandes potência em pequenos volumes, levando em conta quando as características de inflamabilidade são importantes.

Descrição

Os resistores de fio EH são fabricados com fios de ligas especiais, enrolados sobre o núcleo de cerâmica. Nos resistores de fio EHNI, os fios são enrolados de forma que não gerem campo magnético ou elétrico ao redor do resistor, e os resistores EHM são fabricados em metal filme sobre o núcleo de cerâmica. Em suas extremidades, são colocadas tampas metálicas, às quais são soldados os terminais em fios de cobre estanhado.

O conjunto é encapsulado em cerâmica de alta qualidade e selado com resina de silicone, proporcionando maior proteção ao elemento resistivo contra influências externas, oferecendo completa proteção contra solventes agressivos.

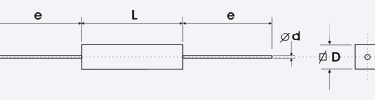

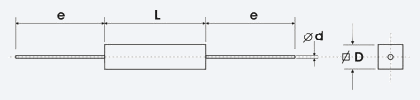

Montagem

Seu formato facilita a montagem em superfícies planas.

Seus terminais permitem montagem horizontal.

Dados Técnicos

• Temperatura de superfície máxima          +-350°C

• Especificação básica                                     IEC266

• Categoria climática ( IEC 68)                       40/200/56

• Rigidez dielétrica                                           min. 2000V

• Faixa de temperatura ambiente                -40 - +200°C

• Coeficiente de temperatura

  Valor > 10 ohms                                              -50 - +140ppm/.°C

  Valor < 10 ohms                                              <=+600ppm/.°C

• Série padronizada conforme IEC 63

• Estabilidade após 1000h                               ^R>=5% ou 0,1 ohm

• Dissipação nominal                                       ^R<=3% ou 0,1 ohm

• Sobrecarga de curta duração                    ^R<=2% u 0,1 ohm
