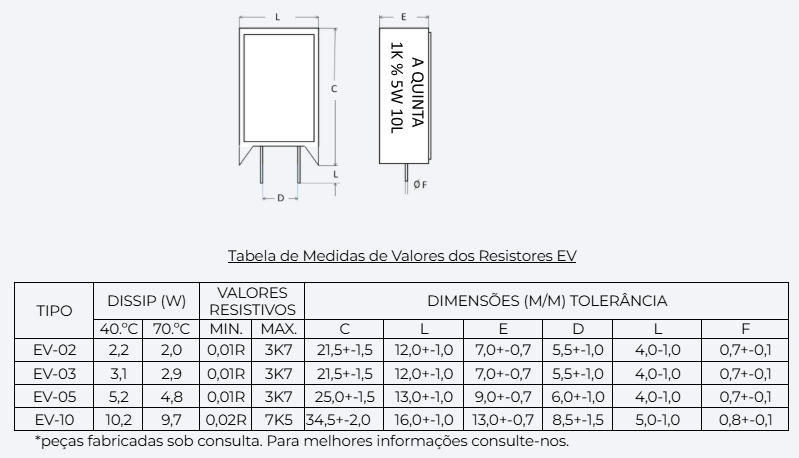

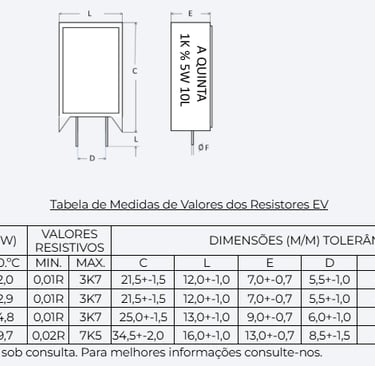

Resistor tipo EV

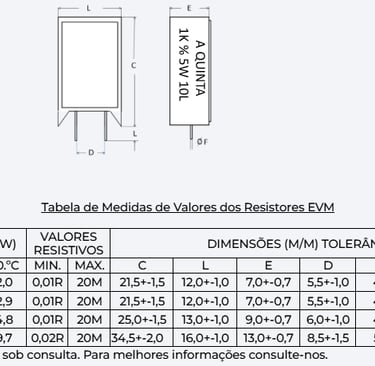

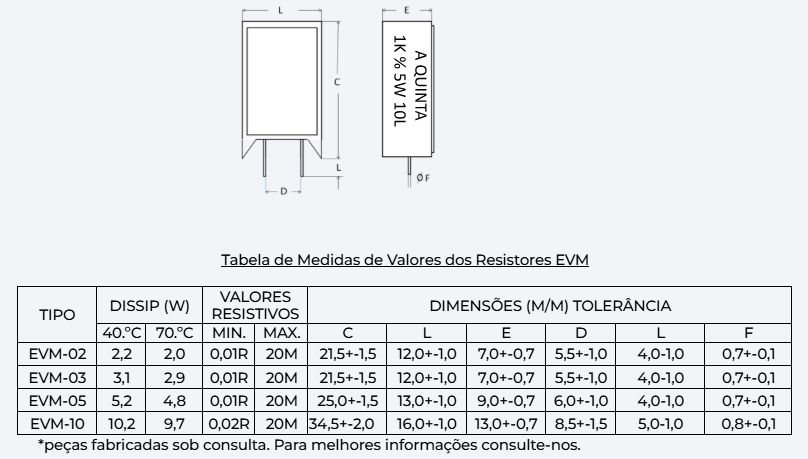

Resistor tipo EVM

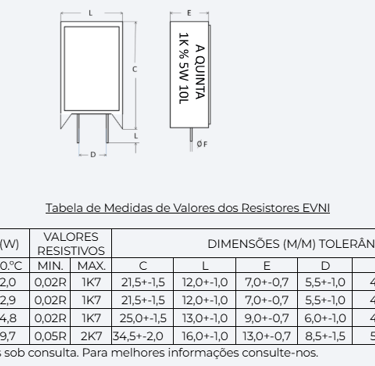

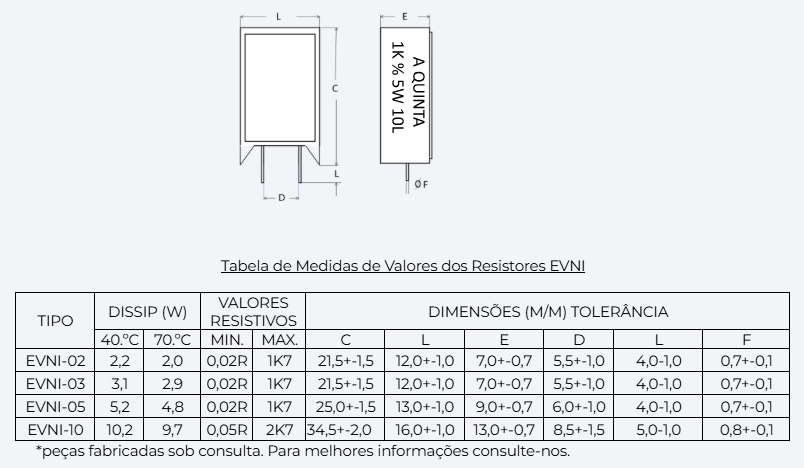

Resistor tipo EVNI

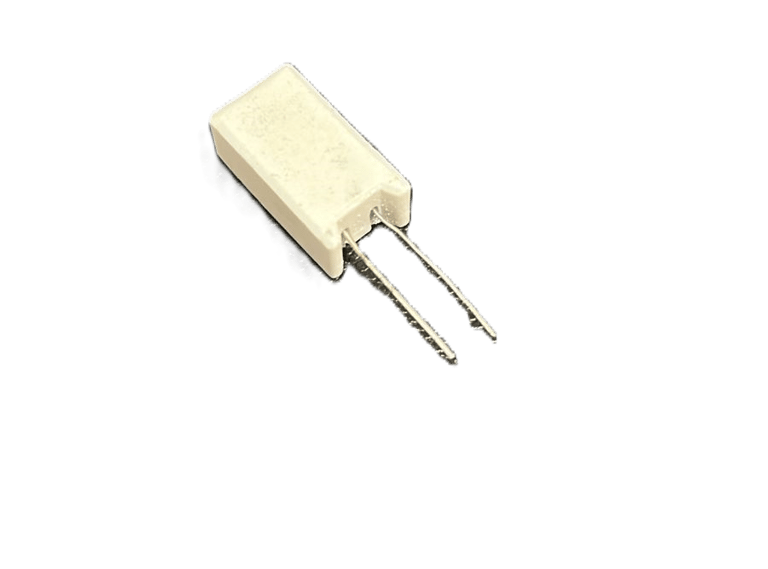

Fio Encapsulado Vertical

Metal Filme Encapsulado Vertical

Fio Não Indutivo Encapsulado Vertical

Aplicação

Estes resistores foram desenvolvidos para dissipara grandes potência em pequenos volumes, levando em conta quando as características de inflamabilidade são importantes.

Descrição

Os resistores de Fio Encapsulado Vertical A Quinta Resistores têm seus elementos resistivos montados sobre cerâmica de alta qualidade e, em suas extremidades, são colocadas tampas metálicas, às quais são soldados os terminais em fios de cobre estanhado. O comprimento dos terminais pode ser curto, permitindo sua montagem estável na posição vertical.

O conjunto é encapsulado em cerâmica de alta qualidade e selado com resina de silicone, proporcionando maior proteção ao elemento resistivo contra influência externas, oferecendo completa proteção contra solventes agressivos.

• EV - Os resistores Encapsulados Verticais, são fabricados com fios de ligas especiais.

• EVM - Os resistores Encapsulados Verticais são fabricados em metal filme.

• EVNI -  Os resistores Encapsulados Verticais Não Indutivo são fabricados com fios de ligas especiais e enrolados de forma que não gerem campo magnético ou elétrico ao redor do resistor.

Montagem

Seu formato facilita a montagem em superfícies planas.

Seus terminais permitem montagem horizontal

Dados Técnicos

• Temperatura de superfície máxima          +-350°C

• Especificação básica                                     IEC266

• Categoria climática ( IEC 68)                       40/200/56

• Rigidez dielétrica                                           min. 2000V

• Faixa de temperatura ambiente                -40 - +200°C

• Coeficiente de temperatura

  Valor > 10 ohms                                              -50 - +140ppm/.°C

  Valor < 10 ohms                                              <=+600ppm/.°C

• Série padronizada conforme IEC 63

• Estabilidade após 1000h                               ^R>=5% ou 0,1 ohm

• Dissipação nominal                                       ^R<=3% ou 0,1 ohm

• Sobrecarga de curta duração                    ^R<=2% u 0,1 ohm
