Resistor tipo TFVR

Resistor tipo TFVRNI

Fio Tubular Fixo e Variável Radial

Fio Tubular Fixo e Variável Radial Não Indutivo

Aplicação

Estes resistores foram desenvolvidos para dissipara médias e grandes potência em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição

O elemento resistivo, constituído de fios de ligas especiais, é enrolado sobre um corpo cilíndrico de cerâmica de alta qualidade. Nos resistores TFVRNI, o fio é enrolado de forma que não forme campo magnético ou elétrico ao redor do resistor. Nas extremidades são colocadas braçadeiras metálicas e, na parte central do resistor, também são instaladas braçadeiras metálicas, de acordo com as especificações do cliente, que se constituem nos terminais radiais, do resistor, às quais é soldado o elemento resistivo.

Os tipos TFVR e TFVRNI possuem também uma ou mais braçadeiras variáveis e ajustável em uma parte do resistor, fazendo contato por meio de uma faixa sem revestimento ao longo do corpo do resistor, permitindo que o cliente localize o melhor valor ôhmico para seu equipamento. O conjunto é protegido por um revestimento à base de silicone, não inflamável, que suporta altas temperaturas sem desprender-se do resistor.

Montagem

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

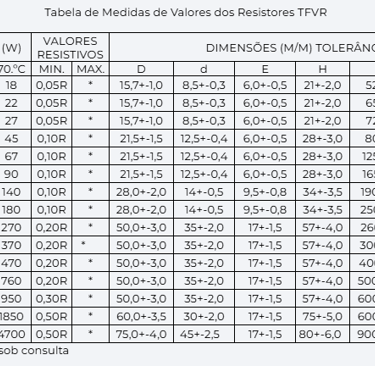

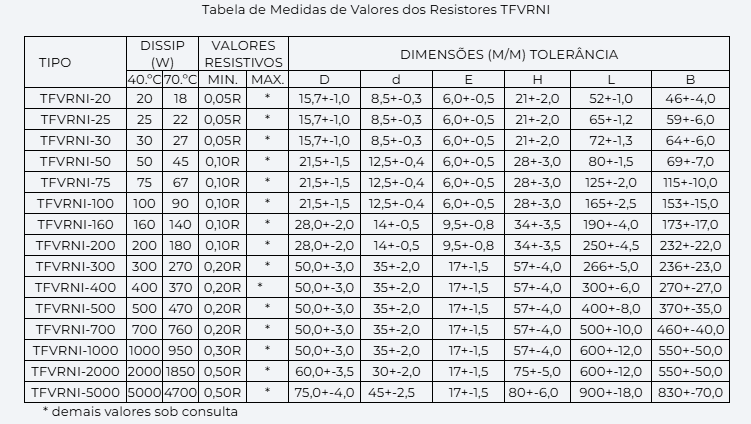

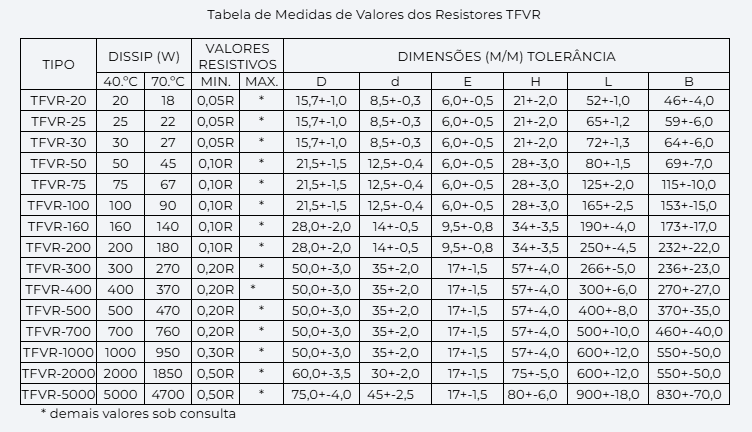

Dados Técnicos

• Máxima temperatura de superfície                    350°C

• Especificação básica                                              IEC 266

• Categoria climática                                                (IEC 68) 40/200/56

  Estabilidade após

• 1000h - dissipação nominal                                  R máx. 5%

• Ensaios climáticos                                                   R máx. 5%

• Sobrecarga de curta duração                               R máx. 2%
