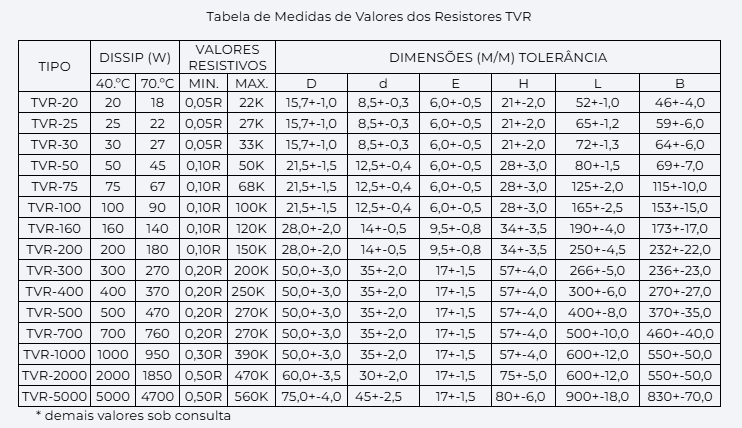

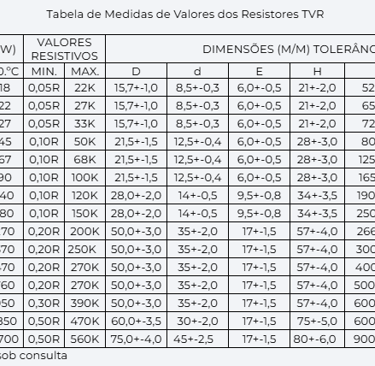

Resistor tipo TVR

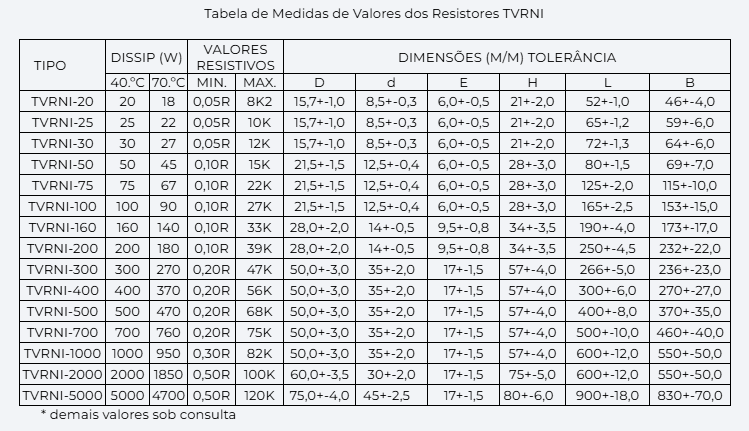

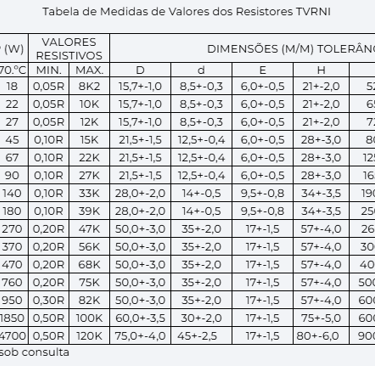

Resistor tipo TVRNI

Resistor tipo TVRA

Fio Tubular Variável Radial

Fio Tubular Variável Radial Não Indutivo

Fio Tubular Variável Radial para Acelerador

Aplicação

Estes resistores foram desenvolvidos para dissipara médias e grandes potência em pequenos volumes. Os terminais radiais e o corpo cilíndrico de cerâmica permitem montagens através de solda ou fixação por parafusos.

Descrição

Os resistores Tubulares Fixos com terminais Radiais A Quinta Resistores, modelos TVR, TVRNI e TVRA, os elementos resistivos são montados sobre cerâmica de alta qualidade. Em suas extremidades são colocadas abraçadeiras metálicas, que constituem os terminais radiais do resistor, às quais são os elementos resistivos são soldados. Os Resistores são revestidos com cimento verde à base de silicone, não inflamável e capaz de suportar altas temperaturas.

• TVR - resistores Tubulares Fixos Radiais fabricados com fios e ligas especiais.

• TVRNI - resistores Tubulares Fixos Radiais Não Indutivos, fabricados com fios de ligas especiais e enrolados de forma a não gerar  campo magnético ou elétrico ao redor do resistor.

Montagem

Estes resistores devem ser montados de modo que os outros componentes ou materiais nas imediações não sejam afetados pelo calor irradiado.

Dados Técnicos

• Máxima temperatura de superfície                    350°C

• Especificação básica                                              IEC 266

• Categoria climática                                                (IEC 68) 40/200/56

  Estabilidade após

• 1000h - dissipação nominal                                  R máx. 5%

• Ensaios climáticos                                                   R máx. 5%

• Sobrecarga de curta duração                               R máx. 2%
